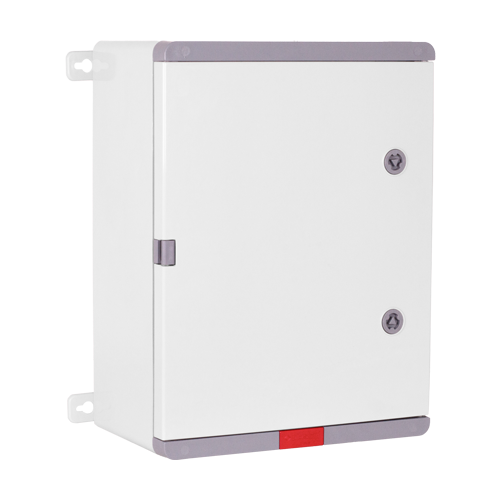

Cutia de distribuție PLASTIM PD304017 este destinată protejării conexiunilor electrice și instalării echipamentelor în spații interioare sau exterioare. Fabricată din ABS HB de culoare gri RAL7035, carcasa are dimensiunile de 300 × 400 × 170 mm, ușă mată și grad de protecție IP67. Este echipată cu o contraplacă din oțel galvanizat, cu grosimea de 1 mm, pentru fixarea componentelor electrice. Protecția mecanică IK08 și rezistența la agenți chimici permit utilizarea în instalații expuse la condiții de mediu variate.
Caracteristici principale
- Protecție IP67: carcasa este etanșă la praf și protejată împotriva efectelor imersiei temporare în apă, fiind potrivită pentru aplicații exterioare.
- Rezistență mecanică IK08: oferă protecție împotriva impacturilor mecanice, reducând riscul deteriorării carcasei în urma loviturilor accidentale.
- Material ABS HB: construcția din plastic prezintă rezistență la agenți chimici, acizi, ulei și sare.
- Ușă mată: acoperă componentele montate în interior și împiedică vizualizarea directă a echipamentelor fără deschiderea cutiei.
- Contraplacă metalică inclusă: placa din oțel galvanizat de 1 mm permite montarea și organizarea echipamentelor electrice în interiorul carcasei.
- Dimensiuni 300 × 400 × 170 mm: oferă spațiu pentru conexiuni, aparataj electric și alte componente adaptate dimensiunilor interioare.
- Montaj aparent: permite fixarea pe perete sau pe suprafețe adecvate, cu ajutorul clemelor incluse.
- Temperatură de operare -35°C până la +65°C: permite utilizarea în instalații expuse la variații de temperatură în intervalul specificat.
Unde se folosește
PLASTIM PD304017 poate fi utilizată pentru realizarea conexiunilor și montarea echipamentelor din instalații electrice, sisteme de supraveghere video, control acces și automatizări. Este potrivită pentru clădiri comerciale, spații industriale, zone tehnice și instalații exterioare unde este necesară protejarea componentelor împotriva apei, prafului și impacturilor mecanice.
Placa metalică interioară oferă o suprafață pentru fixarea aparatajului, iar carcasa cu montaj aparent permite accesul la componente pentru instalare și intervenții de întreținere. Gradul de protecție al ansamblului trebuie păstrat prin executarea corespunzătoare a intrărilor de cablu și a montajului.
Accesorii și variante
- Cutie de distribuție PLASTIM PD304022 – alternativă IP67/IK08, cu ușă mată și dimensiuni de 300 × 400 × 220 mm, pentru instalații care necesită o adâncime mai mare.
- Cutie de distribuție PLASTIM PS304017 – variantă IP67 cu ușă transparentă, contraplacă metalică și dimensiuni de 300 × 400 × 170 mm, pentru vizualizarea componentelor interioare.
- Cutie de distribuție PLASTIM PD203013 – alternativă mai compactă, de 200 × 300 × 130 mm, cu protecție IP67/IK08, ușă mată și placă metalică.
- Cutie de distribuție PLASTIM PD405024 – variantă cu dimensiuni de 400 × 500 × 240 mm, protecție IP67/IK08 și placă metalică, pentru montarea mai multor componente.
Specificații tehnice
| Caracteristică | Valoare |
|---|---|
| Producător | PLASTIM |
| Model / cod produs | PD304017 |
| Tip produs | Cutie de distribuție electrică |
| Material carcasă | ABS HB |
| Culoare | Gri RAL7035 |
| Tip ușă | Mată |
| Grad de protecție IP | IP67 |
| Grad de protecție IK | IK08 |
| Dimensiuni | 300 × 400 × 170 mm |
| Placă de montaj | Inclusă |
| Material placă de montaj | Oțel galvanizat |
| Grosime placă metalică | 1 mm |
| Tensiune maximă în utilizare | Până la 690 V |
| Curent maxim în utilizare | Până la 800 A |
| Temperatură de operare | -35°C până la +65°C |
| Rezistență chimică | Agenți chimici, acizi, ulei, sare |
| Tip montaj | Aparent |
| Accesorii de montaj | Cleme incluse |
| Greutate | 3130 g |
| Certificare | TÜV Rheinland |
| Utilizare | Interior / exterior |
Conținutul pachetului
- Cutie de distribuție PLASTIM PD304017, cu ușă mată.
- Contraplacă din oțel galvanizat, cu grosimea de 1 mm.
- Cleme pentru montaj aparent.
