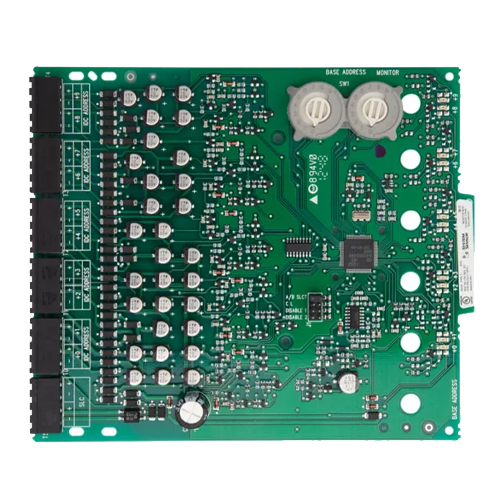

Acest modul de monitorizare de la Honeywell este o componentă esențială pentru sistemele de alarmă inteligente, oferind până la 10 intrări monitorizate și funcții avansate de izolare a scurtcircuitelor. Fiecare intrare este proiectată să monitorizeze dispozitive de contact deschis, precum stații de alarmare (stații de tragere), și să asigure o comunicare fiabilă între aceste dispozitive și panoul de control al sistemului de detecție incendiu.
Caracteristici principale:
- Tensiune de lucru: 15 – 29 Vcc, asigurând compatibilitate cu o gamă largă de sisteme de alimentare.
- Curent în alarmă: Consumul maxim în mod alarmă este de 60 mA atunci când toate LED-urile sunt aprinse, permițând o funcționare vizibilă și eficientă în caz de urgență.
- Curent în stand-by: 3.5 mA, ceea ce asigură un consum minim de energie în modul de așteptare, reducând sarcina asupra sistemului de alimentare.
- Izolator de scurtcircuit: Modulul include un izolator de scurtcircuit integrat, prevenind astfel ca un scurtcircuit în bucla de detecție incendiu să dezactiveze mai mult de un dispozitiv, asigurând integritatea sistemului chiar și în caz de defecțiuni.
- Adresare automată și manuală: Adresarea primului modul se realizează prin comutatoare rotative de cod, setată manual între 01 și 90. Următoarele 9 module primesc automat adrese superioare consecutive, permițând o configurare simplă și rapidă a mai multor module.
Funcționalități și aplicații:
- Interfațare cu dispozitive de contact NO (Normally Open): Modulul este destinat să monitorizeze diverse dispozitive cu contacte deschise în mod normal (NO), cum ar fi stații de tractiune sau alte puncte de inițiere, oferind o supraveghere eficientă a stării acestora (normal, defect de circuit deschis, alarmă scurtcircuit).
- LED-uri tricolore pentru monitorizare: Fiecare modul este echipat cu LED-uri tricolore (verde, roșu, chihlimbar), controlate de panoul de control. Aceste LED-uri pot clipi, se pot aprinde sau stinge în funcție de starea dispozitivului monitorizat și pot fi vizualizate cu ușurință pentru diagnosticare rapidă.
- Izolare scurtcircuit: Modulul este dotat cu un izolator care protejează bucla de detecție incendiu împotriva întreruperilor, prevenind dezactivarea completă a buclei în cazul unui scurtcircuit. Acest lucru îmbunătățește semnificativ fiabilitatea sistemului.
Funcții avansate:
- Adresare automată pentru eficiență: După setarea manuală a primei adrese, modulele ulterioare primesc automat adrese consecutive, eliminând necesitatea configurării individuale a fiecărui modul.
- Dezactivarea adreselor neutilizate: Pentru a maximiza eficiența utilizării adreselor, pot fi dezactivate până la patru adrese neutilizate, eliberându-le pentru alte dispozitive din rețea.
- Stare monitorizată: Sistemul monitorizează constant starea fiecărui modul, inclusiv semnalele de alarmă și defectele de circuit deschis, și transmite aceste informații înapoi la panoul de control pentru a asigura o detecție și o răspuns rapid în caz de urgență.
Certificare și conformitate:
Modulul este certificat conform standardului EN54:17 și EN54:18, garantând conformitatea cu reglementările europene în materie de siguranță și performanță pentru sistemele de alarmă și detecție incendiu.
